Los disyuntores de potencia de NOARK Electric están disponibles en tres series:
- Serie A40: disponible hasta 4000 A, con valores nominales de CI de 100 kA a 635 V y 85 kA a 847 V.
- Serie A32: disponible hasta 3200 A, con valores nominales de CI de 100 kA a 635 V

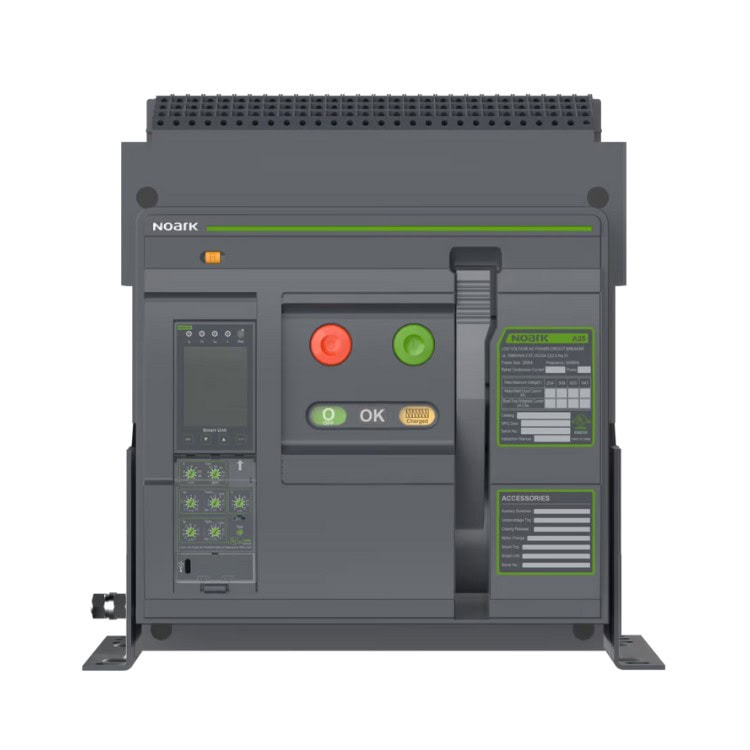

- Serie A25: disponible hasta 2500A, con valores de IC de 85kA a 847V
Todos los productos cuentan con la certificación UL y CSA, lo que garantiza la estandarización del diseño para los fabricantes de equipos originales, independientemente de su ubicación. Existe una gran variedad de unidades de disparo, accesorios y opciones de comunicación disponibles para las familias.
Para interruptores de potencia A32/A40 e
interruptores no automáticos.
- Bloquea el disyuntor en la posición OFF para
garantizar que el disyuntor no pueda cerrarse.
- Se suministra un disyuntor con una cerradura y una
llave.
- Se suministran dos disyuntores con dos cerraduras
y una llave.
- Se suministran tres disyuntores con tres
cerraduras y dos llaves.

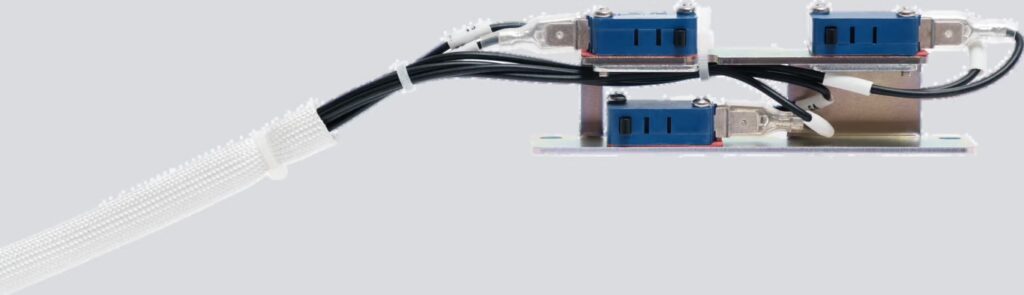

Indica la posición del interruptor - conectado, en
prueba, desconectado. Sólo para dispositivos de tipo
extraíble.
- 3 contactos conmutados de forma C, un contacto
para cada posición del interruptor.
ELM10 se utiliza para mitigar los riesgos de arco
eléctrico y proteger la seguridad personal durante
el mantenimiento del producto.
- Debe utilizarse en coordinación con disyuntores de
potencia con reducción de arco.
- Aunque la función de limitación de energía se
puede configurar y activar en todos los modelos de
relés (M, A y H), el ELM10 sólo se puede programar
con el relé Harmonic versión "H" y el software
aplicable debe ser 0.91 o superior.
- Tensión nominal - 480Vac/24Vdc.
- Consumo de energía de irrupción/continuo ≤5W
Garantiza que la puerta o la tapa del cuadro de distribución del compartimento del disyuntor no pueda abrirse cuando el disyuntor está cerrado o en su posición de prueba.
Este dispositivo está destinado a instalarse en
interruptores automáticos de la serie A32/40 en
función de los requisitos del cliente.
- Se utiliza para indicar si el mecanismo de
funcionamiento puede cerrarse.
Abre el interruptor instantáneamente cuando la bobina
es energizada por una entrada de tensión.
- Tensión nominal de funcionamiento 100-240Vac/dc,
24-30Vdc, 380-440Vac.
- Tiempo de funcionamiento ≤50ms
- Consumo de energía de irrupción - 500 W
- Consumo continuo - 4,5 W
El módulo de conversión de tensión VCM10 se instala
entre el circuito de potencia y los terminales
secundarios del interruptor para reducir la tensión
de los terminales secundarios del interruptor.
- La unidad de disparo de armónicos viene de serie
con el VCM10.
- Tensión de entrada 0-1500Vac
- Consumo <1W
Carga el muelle de cierre del mecanismo sólo cuando
el disyuntor está cerrado. La manivela de carga
mecánica puede utilizarse con o sin fuente de
alimentación. Equipada con un contacto de final de
carrera que señala que el muelle está cargado.
- Tensión nominal de funcionamiento 100-240Vac/dc,
24-30Vdc, 380-440Vac.
- Tiempo de carga ≤4s
- Consumo de energía de irrupción - 800W-1800W
- Consumo continuo - 180W-200W
Impide el acceso a los pulsadores de control del
disyuntor. El candado no está incluido.
- Disponible en plástico y metal.
Transformador externo para la protección del polo N
de los disyuntores tripolares en red de cuatro
hilos, instalado en el conductor neutro, el
transformador de corriente permite medir y proteger
el conductor neutro.
- Tipo barra maciza
- Tipo de bobina Rogowski
El kit de enclavamiento es compatible con el dispositivo de enclavamiento Kirk key Tipo C con número de pieza - KCAM00010

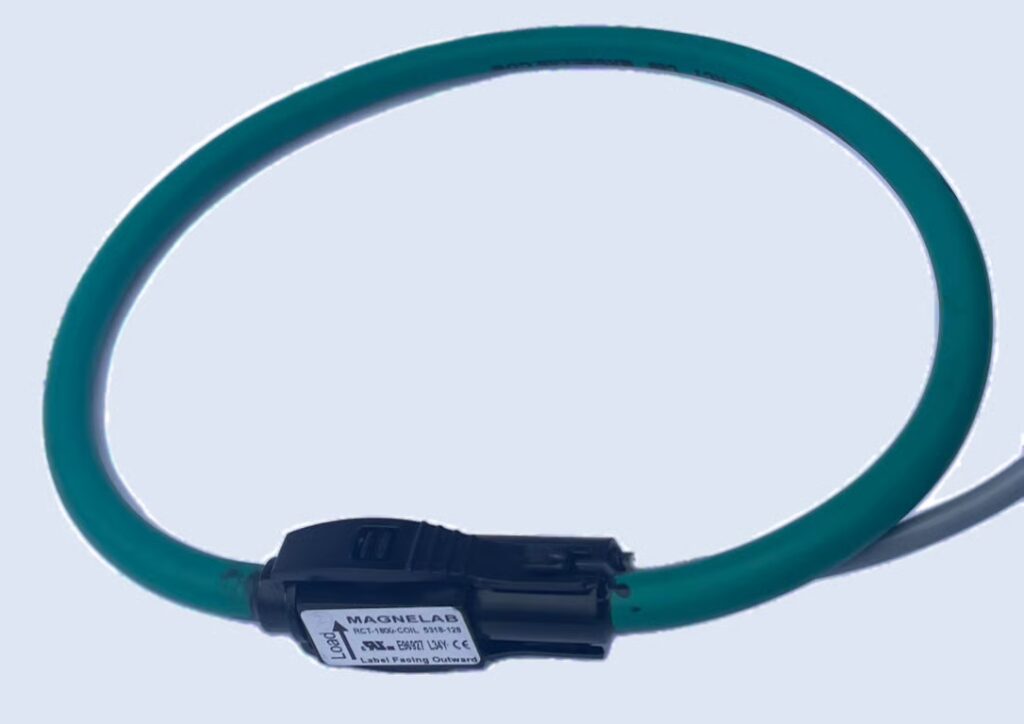

Transformador externo para la protección del polo N
de los disyuntores tripolares en red de cuatro
hilos, instalado en el conductor neutro, el
transformador de corriente permite medir y proteger
el conductor neutro.
- Tipo barra maciza
- Tipo de bobina Rogowski
Para abrir el mecanismo de funcionamiento en caso de una sobrecarga prolongada o una condición de fallo de cortocircuito, como sobrecarga térmica, corrientes de cortocircuito y fallos especiales. Tres modelos - Básico, Amperímetro y Armónicos con opciones LI, LSI y LSIG.
Supervisa el estado ON/OFF del disyuntor o
interruptor no automático y proporciona contactos
para indicar eléctricamente su posición de forma
remota.
- Configuración de contactos:
44: 4NO y 4NC; 66: 6NO y 6NC;
44C: 4 Formulario C; 66C: 6 Formulario C

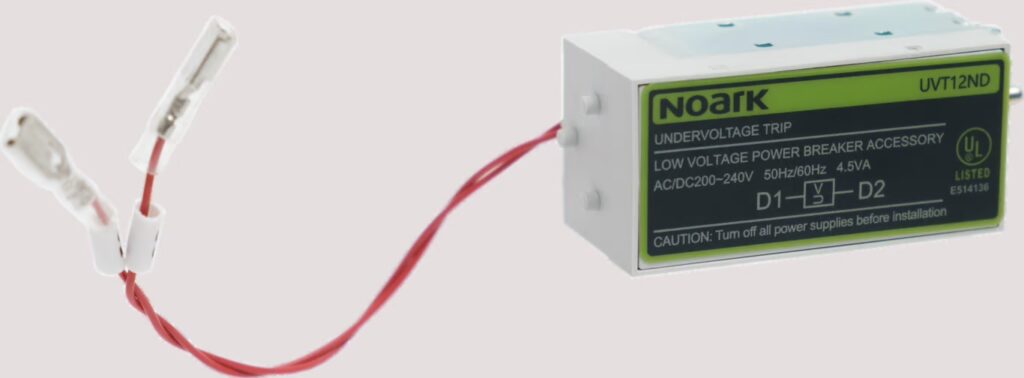

Abre el disyuntor cuando la tensión de alimentación
cae hasta 30-60% de la tensión nominal. Si el relé
no está energizado a 85% de su tensión de
alimentación, el disyuntor no puede cerrarse
eléctrica ni manualmente.
- Tensión nominal de funcionamiento 100-240Vac/dc,
24-30Vdc, 380-440Vac.
- Tiempo de funcionamiento ≤70ms
- Consumo de energía de irrupción - 500 W
- Consumo continuo - 4,5 W
Mecanismo de enclavamiento mecánico conectado por cable que se utiliza para evitar que dos interruptores enclavados se cierren al mismo tiempo. enclavamiento de 2 ó 3 (en preparación) interruptores. Longitud del cable para La distancia máxima entre las posiciones de montaje de los enclavamientos es de 78in (2m).
Proporciona un mejor aislamiento entre los conectores
de los terminales en la parte posterior del
disyuntor o casete.
- Corriente nominal operativa - 800A-2500A y 3200A
(configuración fija y de extracción), 4000A (sólo
fija)
Proporciona una conexión segura y fiable entre cables
y componentes realizada en la parte posterior del
interruptor. El interruptor viene de serie con
conectores de terminales traseros y se trata de una
pieza de renovación.
- Disponible para 3 y 4 polos.
- Corriente nominal de funcionamiento 800A-4000A.

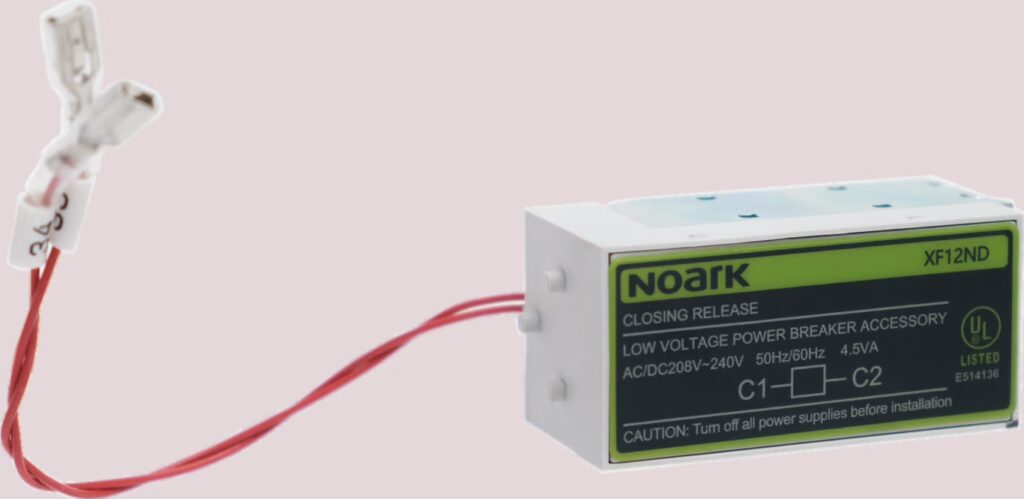

Cierra remotamente el disyuntor cuando la bobina es
excitada por una entrada de tensión.
- Tensión nominal de funcionamiento 100-240Vac/dc,
24-30Vdc, 380-440Vac.
- Tiempo de funcionamiento ≤70ms
- Consumo de energía de irrupción - 500 W
- Consumo continuo - 4,5 W
