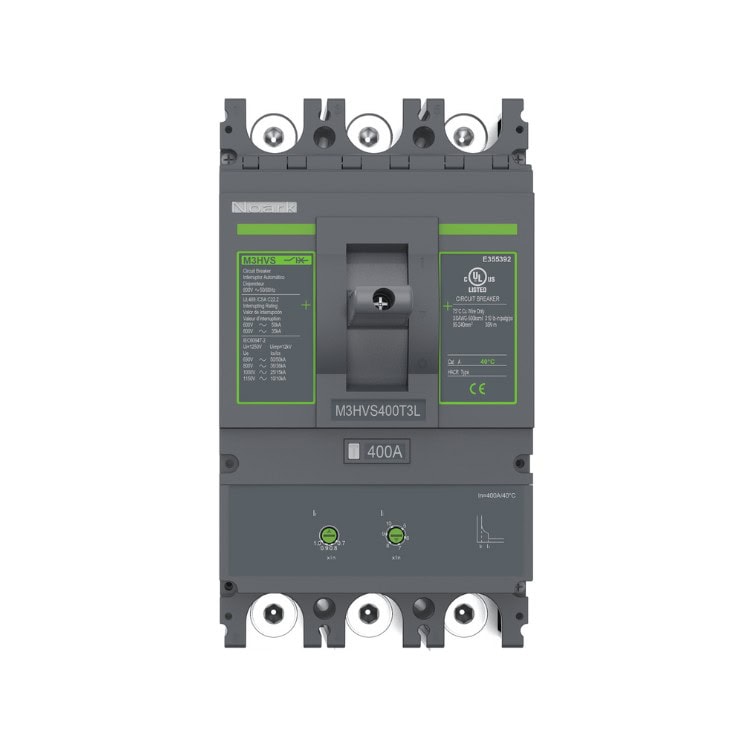

Los disyuntores de caja moldeada (MCCB) son la columna vertebral de la protección de circuitos de los sistemas de distribución de energía eléctrica en entornos residenciales, comerciales e industriales. Ofrecen protección para circuitos de 15 a varios miles de amperios y pueden reajustarse cómodamente para maximizar el tiempo de actividad. Los MCCB protegen los sistemas eléctricos de sobrecargas y cortocircuitos, garantizando la seguridad y evitando daños en los equipos.
Un MCCB de NOARK es adecuado para una gran variedad de aplicaciones, por fabricantes de maquinaria, fabricantes de paneles de control y fabricantes de equipos originales de distribución de energía. Los disyuntores de caja moldeada de NOARK están diseñados para soportar un amplio rango de temperaturas de -40 a +70 grados C, por lo que pueden funcionar de forma fiable incluso en aplicaciones exigentes.
El kit de conexión trasera permite conectar cables o barras colectoras a la parte trasera de un MCCB en lugar de a la delantera (donde están los terminales normales).
Envía una señal de alarma cuando se dispara el
disyuntor.
- 1NO/1NC.
- Tensión nominal de funcionamiento 240/480 Vca,
110/220 Vcc
Permite abrir el disyuntor a distancia.
- Tensión nominal de funcionamiento 100-130Vac,
220-240Vac, 24Vdc para M2HV y M3HV.
- Interrupciones automáticas ≥10ms, ≤60ms
El enclavamiento mecánico es un dispositivo de bloqueo de seguridad que impide el funcionamiento simultáneo de dos MCCB a la vez (garantizando que un dispositivo esté en OFF mientras el otro está en ON, o que ambos estén en OFF).
La tapa de terminales es una pieza protectora que se coloca sobre los terminales eléctricos de un MCCB.
M1-M5 La selección del mecanismo de empuñadura de
brida se divide en 4 componentes (se venden por
separado): empuñadura de brida (FH), eje flexible
(FST), mecanismo de funcionamiento del armario (OMC)
y mecanismo de funcionamiento del interruptor
(OMB).
- El asa de brida está disponible en una longitud
fija compacta (9,57 pulg.) y una longitud ajustable
(11,81 pulg. - 13,62 pulg.). Ambas tienen
certificación UL4,4X.
- La longitud del Flex Shat está disponible de 3
pies a 6 pies para M1 - M6 y 7 pies para M6.
Indica el estado de un disyuntor
(abierto/cerrado).
- 1NO/1NC.
- Tensión nominal de funcionamiento 240/480 Vca,
110/220 Vcc

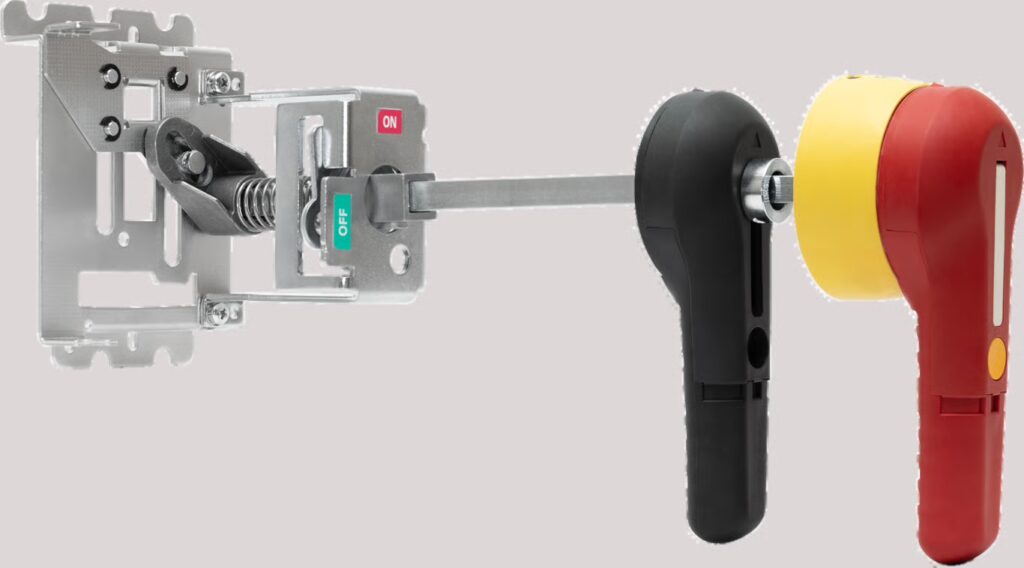

Identifique el tamaño del bastidor del martillo para
seleccionar el mecanismo de empuñadura interna (IHM)
correspondiente.
- El eje (ES) se selecciona en función de la
longitud y el diámetro necesarios. La longitud varía
entre 7,9 pulg., 12,6 pulg. y 19,7 pulg.
- La maneta de accionamiento interno (IOH) se
selecciona en función del tamaño del bastidor del
interruptor. M1 o M2 utiliza IOH2, con IOH3.
- La empuñadura (NEH) con el diámetro de eje
correspondiente se selecciona en función de la
combinación de colores deseada y la clasificación
UL.
Permite abrir el disyuntor a distancia.
- Tensión nominal de funcionamiento 12Vdc para
MD3HVF.
- Interrupciones automáticas ≥2ms, ≤5ms
- Consumo 3~5W.
Handle Lock se utiliza para fines de aislamiento y
bloqueo.
- Se utiliza para mantener el interruptor basculante
MCCB en posición y bloquearlo con un candado.
- Disponible en tamaño de bastidor M1 - M6 MCCB.
Los terminales son conectores que fijan los cables
eléctricos de entrada y salida a un MCCB.
- Tienen clasificación Al/CU y se incluyen de serie
con los disyuntores de caja moldeada.
Permite instalar y retirar rápidamente el MCCB sin
necesidad de desconectar o recablear los terminales
de carga y línea.
- Disponible en 3 polos sólo para M1, M2 y M3.
Proporciona una conexión eléctrica segura y
prolongada entre el MCCB y la barra colectora u
otros componentes aguas abajo.
- Disponible sólo para el rompedor de bastidor M6.
Indica el estado de un disyuntor
(abierto/cerrado).
- 1NO/1NC.
- Tensión nominal de funcionamiento 240/480 Vca,
110/220 Vcc
Evita que el disyuntor se cierre durante una
situación de baja tensión.
- Tensión nominal de funcionamiento 100-130Vac,
220-240Vac, 24Vdc, 110-125Vdc.
- Interrupciones automáticas ≥10ms, ≤60ms
Envía una señal de alarma cuando se dispara el
disyuntor.
- 1NO/1NC.
- Tensión nominal de funcionamiento 240/480 Vca,
110/220 Vcc
Motor de carga / mando a distancia.
- Disponible para M2HV y M3HV en 120Vac/dc,
240Vac/dc y 24Vdc.
Permite abrir el disyuntor a distancia.
- Tensión nominal de funcionamiento 100-130Vac,
220-240Vac, 24Vdc, 110-125Vdc.
- Interrupciones automáticas ≥10ms, ≤60ms
La barrera de fase es una fina pieza de plástico aislante que se coloca entre los terminales de las distintas fases de un MCCB.
Se utiliza para convertir un MCCB de conexiones de
cable tipo orejeta a una interfaz de conexión de
barra colectora.
- Disponible sólo para M1 MCCB (CKLB21) y M2 MCCB
(CKLB22).
Evita que el disyuntor se cierre durante una
situación de baja tensión.
- Tensión nominal de funcionamiento 100-127Vac,
220-240Vac, 24-30Vac, 48Vdc para M2HV y M3HV.
- Interrupciones automáticas ≥10ms, ≤60ms
La selección del mecanismo de empuñadura giratoria
ampliada NEMA consta de 3 componentes (se venden por
separado): mecanismo de funcionamiento (HM), eje
(ES) y empuñadura giratoria (NEH).
- H2HVA es aplicable con bastidor M2HV; Tamaño del
agujero 10×10 mm2, HM3HVB es aplicable con bastidor
M3HV; Tamaño del agujero 12×12 mm2
- Eje extendido (ES*A) con longitud de eje de 200 mm
a 500 mm para M2HV y M3HV.
- Mango giratorio (NEH), tamaños de orificio 10×10
mm2 y 12×12 mm2 disponibles para M2HV y M3HV.
Indica el estado de un disyuntor
(abierto/cerrado).
- 1NO/1NC.
- Tensión nominal de funcionamiento 125Vac, 250Vac,
480Vac, 30Vdc, 125Vdc y 250Vdc.
La selección del mecanismo de empuñadura giratoria
ampliada NEMA consta de 3 componentes (se venden por
separado): mecanismo de funcionamiento (HM), eje
(ES) y empuñadura giratoria (NEH).
- HMD3A; Mecanismo de funcionamiento 2P para MD3HVF,
tamaño de orificio 10×10 mm2.
- Eje extendido (ES*A) con longitud de eje de 200 mm
a 500 mm para MD3HVF.
- Empuñadura giratoria (NEH), 65 mm y 130 mm,
disponible para MD3HVF.
ELM20 se utiliza para mitigar los riesgos de arco y
proteger la seguridad personal durante el
mantenimiento del producto.
- Se utiliza en coordinación con los disyuntores de
caja moldeada M6- 3P4W con función de protección
ARMS.
El sensor de corriente de neutro es un dispositivo
utilizado para medir la corriente eléctrica que
circula por el cable de neutro en un sistema
eléctrico. M6 3P4W protege el circuito de los fallos
a tierra, sin cortar el circuito debido a fallos en
el neutro.
- Corriente nominal de funcionamiento
800A~1200A
- Disponible sólo para M6 MCCB.
Envía una señal de alarma cuando se dispara el
disyuntor.
- 1NO/1NC.
- Tensión nominal de funcionamiento 125Vac, 250Vac,
480Vac, 30Vdc, 125Vdc y 250Vdc.
Los kits de terminales mutlihilo incluyen: tres
terminales y un protector de terminal.
- Vienen en configuración de 3 y 6 agujeros.
- Clasificación Al/CU.
Motor de carga / mando a distancia.
- Disponible para MD3HVF en 24Vdc y 220Vdc/ac.
Motor de carga / mando a distancia.
- Disponible para M1 ~ M6 en 120Vac/dc, 240Vac/dc y
24Vdc.
La selección del mecanismo de empuñadura giratoria
ampliada NEMA consta de 3 componentes (se venden por
separado): mecanismo de funcionamiento (HM), eje
(ES) y empuñadura giratoria (NEH).
- El mecanismo de accionamiento (HM) está disponible
para 2 y 3 polos y utiliza un diámetro de eje de 10
mm2 y 12 mm2.
- El eje está disponible en diferentes longitudes:
7,9", 12,6" y 19,7".
